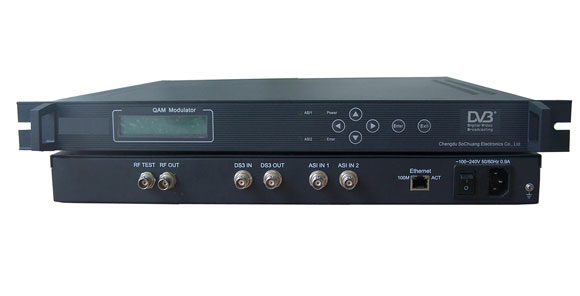

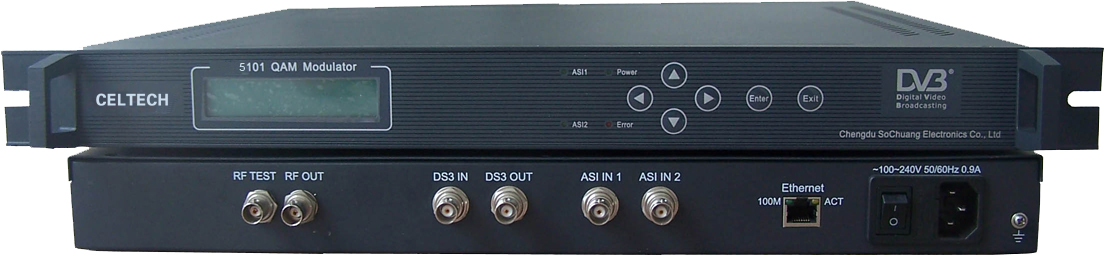

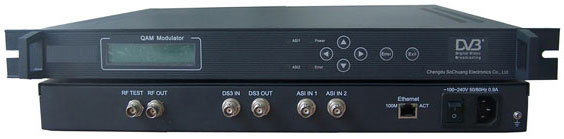

CEL-5101 QAM调制器


胜天工CEL-5101 QAM调制器,是有线数字电视前端的主要设备之一,接收来自编码器、复用器、DVB网关、加扰器、视频服务器等设备的DVB传输码流,进行RS编码,卷积交织和QAM调制等信道处理,射频输出。采用新一代集成电路BCM3034,低功耗,高指标。

特点:

·符合DVB标准的信道编码;
·支持全部范围的可变符号率和QAM星级;
·8M 超大缓存,抗突发码流;
·数据填充功能;
·支持IP数据注入;
·可配置PID过滤、重映射,PSI、SI信息同步更新;
·支持NIT表插入;
·实时码流监测;
·PCR校正;
·可固定或捷变频输出;
·提供ASI和DS3(可选)输入接口;
·提供RF输出监测口(-20dB);
·可本地和远程控制;
·中英文液晶显示,操作方便灵活;
·高可靠性设计,运行稳定。

技术指标:

调制方式   16、32、64、128、256、1024QAM
符号率   1~7Mbaud/s
纠错编码   RS编码188/204
输入数据速率   1.5~51Mbps
通道数据速率   20~56Mbps
MER   >32dB
BER   0
输入接口 ASI DVB标准
  RF频率 47~870MHz (可捷变或固定输出)
  输出电平 ≥115dBmV
  输出电平可调范围 0-20 dB(0.5 dB步进)
  阻抗 75Ω
  输出反射损耗 ≥12 dB
常规特性 尺寸 44mm′482mm′410mm
  环境 0 ~ 45℃(工作);-20 ~ 80℃(储存)
  电源 100VAC-240VAC,50Hz,25W
