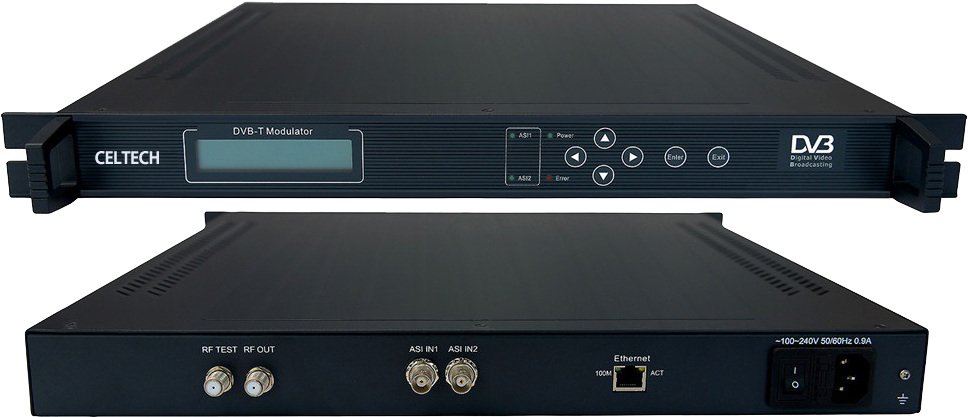

CEL-5104 DVB-T调制器


胜天工CEL-5104 DVB-T调制器支持1路ASI输入流,然后通过调制模块调制成射频信号输出。支持RS编码,交织和基带成型等处理,可接收来自编码器、复用器、DVB网关、加扰器、视频服务器等设备的DVB传输码流。该调制器符合欧标地面调制标准,是无线数字电视前端的主要设备之一。

特点:

·符合DVB-T(EN300744)标准
·传输模式(FFT)支持2K和8K
·传输带宽支持6M、7M和8M
·优异的RF性能,MER≥42db
·射频输出频率范围:30-960MHz,1Hz步进
·支持输入、输出信号的实时监测
·支持中英文液晶显示,前面板按键操作和远程网管控制
·高可靠性设计,运行稳定

技术指标:

 输入  ASI  DVB标准,BNC接口
 输出  接口  F头,阻抗75Ω
   频率范围  30-960MHz
   调制方式  DVB-T载波数(EN300744)
   FFT  2K、8K
   带宽  6M、7M、8M
   星座  QPSK、16QAM、64QAM
   保护间隔  1/4、1/8、1/16、1/32
   FEC  1/2、2/3、3/4、5/6、7/8
   MER  ≥42dB
   BER  0
   输出电平  80-110dB
   衰减  0-30dB(0.5dB步进)
 网络管理  以太网接口  10/100M RJ45
 常规特性  尺寸  482mm×280mm×44mm
   环境  0~45℃(工作);-20~80℃(储存)
   电源  100VAC-240VAC,50Hz,25W
