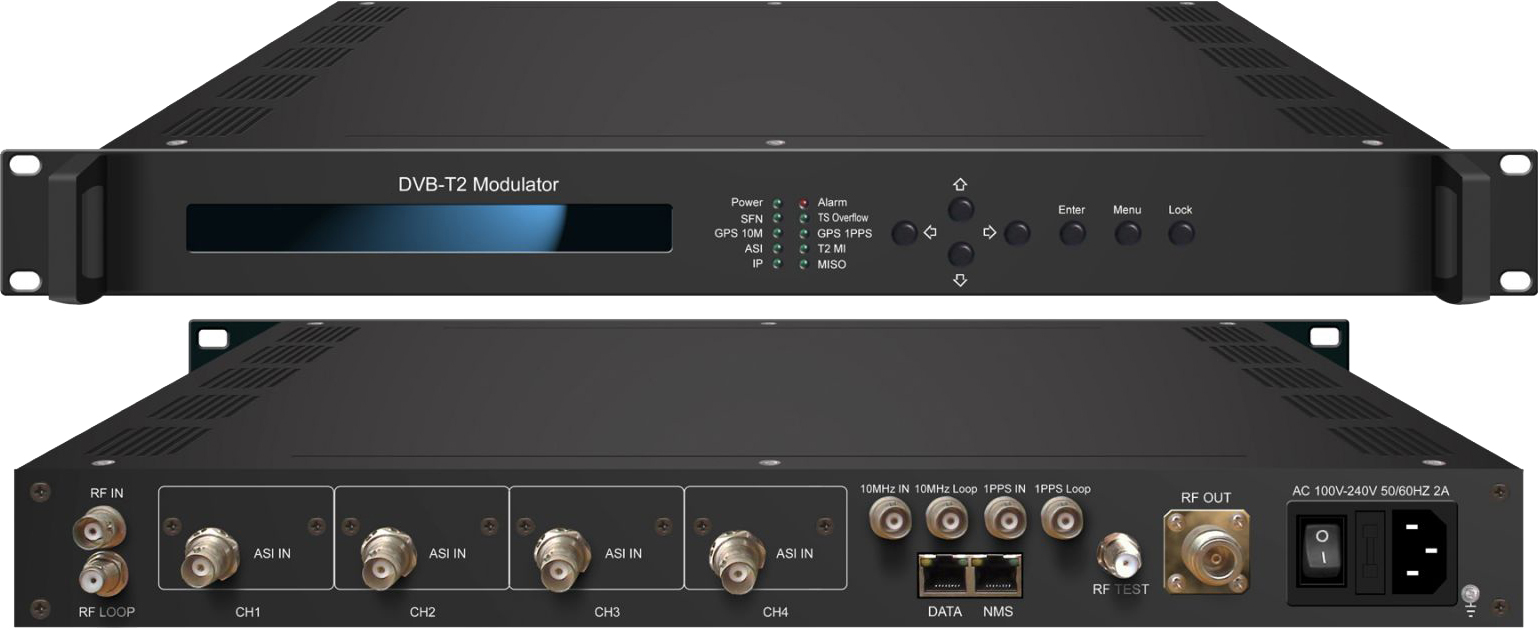

CEL-5105 DVB-T2调制器



产品概述

CEL-5105 DVB-T2调制器完全遵守DVB-T2(EN302 755)标准。它采用最先进的编码和调制技术,高效的利用地面频谱资源,从而为固定、移动和便携设备提供稳定、可靠的接收信号。与DVB-T相比,在相近信噪比(CNR)条件下,其信道容量最少可增加30%。NDS2406  DVB-T2 调制器支持模式A(single-PLP ) 和模式B(multi-PLP 、此模式可选) ,支持T2-MI接口。

该调制器可广泛用于数字电视广播系统组建,为DVB-T2机顶盒和科学研究实验室提供良好、稳定的信号。同时还支持远程网络升级和控制,支持按键操作和LCD液晶显示。

功能特点

·完全符合EN302 755标准
·4 路ASI 输入 (1路输入,3路备份)
·支持1路IP输入 (UDP协议)
·10MHz 输入/环出, 1PPS 输入/环出
·DVB-T2 RF 输出
·支持单频网和多频网
·支持single PLP 和 multi-PLP (可选)
·支持多入单出MISO和单入单出SISO
·支持 QPSK/16QAM/64QAM/256QAM调制 (正常或旋转)
·支持流格式: TS 流(模式A) 或 T2-MI (可选)
·优异的输出性能, MER>43dB, 带肩比>56dB
·输出信号带宽: 5M, 6M, 7M, 8M
·支持多频网MFN 和单频网SFN (可选) 工作模式
·支持线性和非线性数字预失真 (DPD)
·RF 输出电平: -25~+3 dBm, 0.1db 步进
·采用高精度恒温晶体振荡器,高达0.1ppm的稳定性
·支持在线升级和WEB网络管理系统
·支持LDPC+BCH信道编码
·支持按键操作和LCD液晶显示

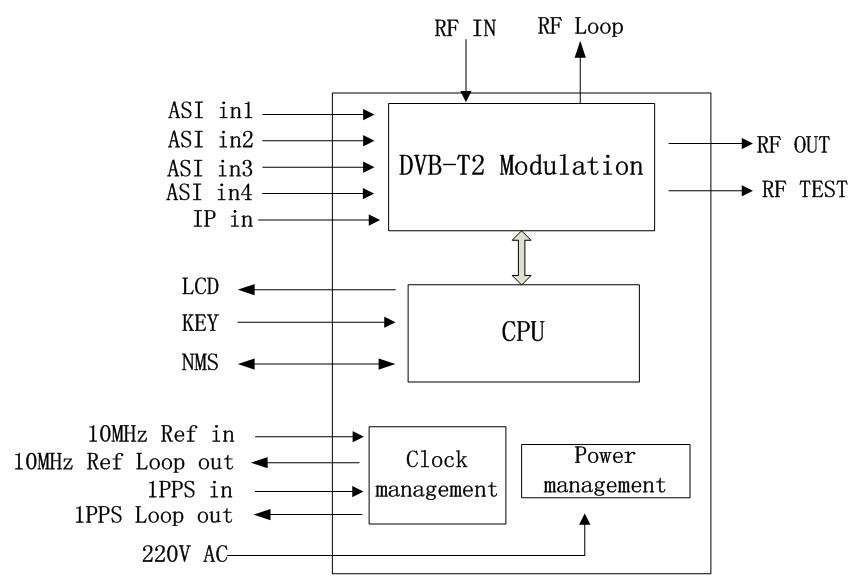

工作原理



技术参数

 输入  T2-MI 输入(ASI 或 IP)  100 Mbps 以太网口----CEL-5105
     1000 Mbps 以太网口----CEL-5105A
   4 路 ASI输入和1路IP输入(UDP)
   10MHz 参考时钟输入和环路输出,BNC接口
   1PPS 输入和环出, BNC 接口
 调制  标准调制标准  EN302 755
   工作模式  模式 A: single-PLP;
     模式 B: multiple-PLP(可选)
   信道编码 PLP  QPSK, 16QAM, 64QAM, 256QAM(正常或旋转)
   调制星座  BCH+LDPC
   后信令L1 星座  BPSK, QPSK, 16QAM, 64QAM
   FEC 长度  短(16K), 正常 (64K)
   FEC 编码码率  1/2, 3/5, 2/3, 3/4, 4/5, 5/6
   导频模式  PP1 - PP8
   保护间隔  1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
   FFT 模式  1k, 2k, 4k,8k, 16k, 32k(正常或扩展)
   带宽  5M, 6M, 7M, 8M
   工作模式  MFN, SFN(可选)
 RF 输出  连接器  N 型, 50Ω输出阻抗
   RF 输出范围  30~999.999999Mhz, 1Hz 步进
   输出电平衰减  -25~+3 dBm, 0.1db 步进
   MER > 43db  带肩比 >56dB
 系统  LCD 显示,按键或网络管理
   支持软件在线升级
 环境  尺寸(W*L*H)  482mm×410mm×44mm
   约重  4.8kg
   温度  0~45℃(工作),-20~80℃(储存)
   电源  AC 220V±10%,50/60Hz
   功耗  34W
