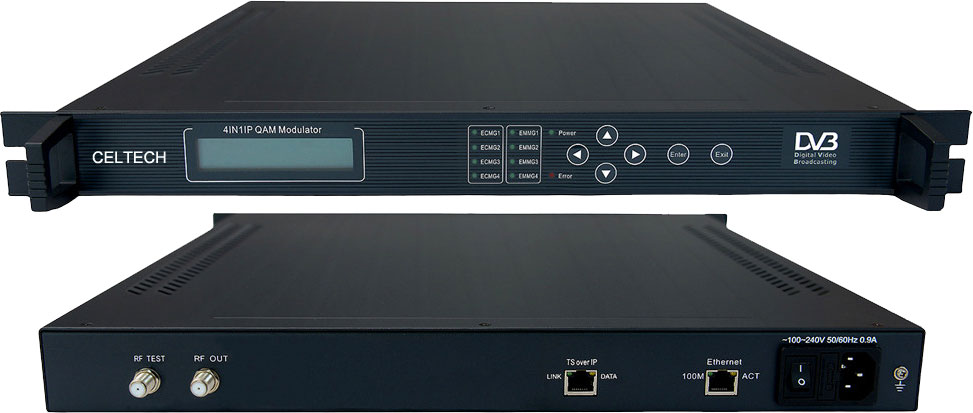

CEL-5106四频点IPQAM调制器



概述

CEL-5106四频点IP复用加扰QAM调制器,支持32路TS OVER IP/UDP输入流,输入信号经过同步处理后送入信号处理器,信号处理器进行复用,加扰和调制后形成四路的DVB-C射频信号帧后,完成IP基带信号的加扰和调制。

特点

·支持32路IP流输入;
·超大缓存,抗突发码率;
·支持4路码流加扰;
·支持4套CAS同密;
·输入支持UDP协议;
·支持输入信号的实时检测;
·可本地和远程控制网管;
·液晶显示,操作方便灵活;
·高可靠性设计,运行稳定。

技术指标

 输入接口  IP(1GE输入)  1000BASE-T(32*MPTS),TS OVER UDP
 输出接口  DVB-C射频信号  47-870Mhz(4*QAM RF)
 信号通道  电平  90-110DB
   符号率  5-9Mbaud/s
   星座  16、32、64、128、256QAM
   滚将系数  0.15
 常规特性  尺寸  44mm×280mm×410mm
   环境  0~45℃(工作);-20~80℃(储存)
   电源  100VAC-240VAC,50Hz,25W

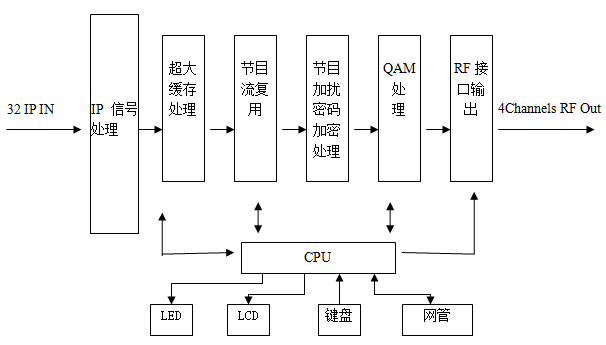

原理框图



网管截图

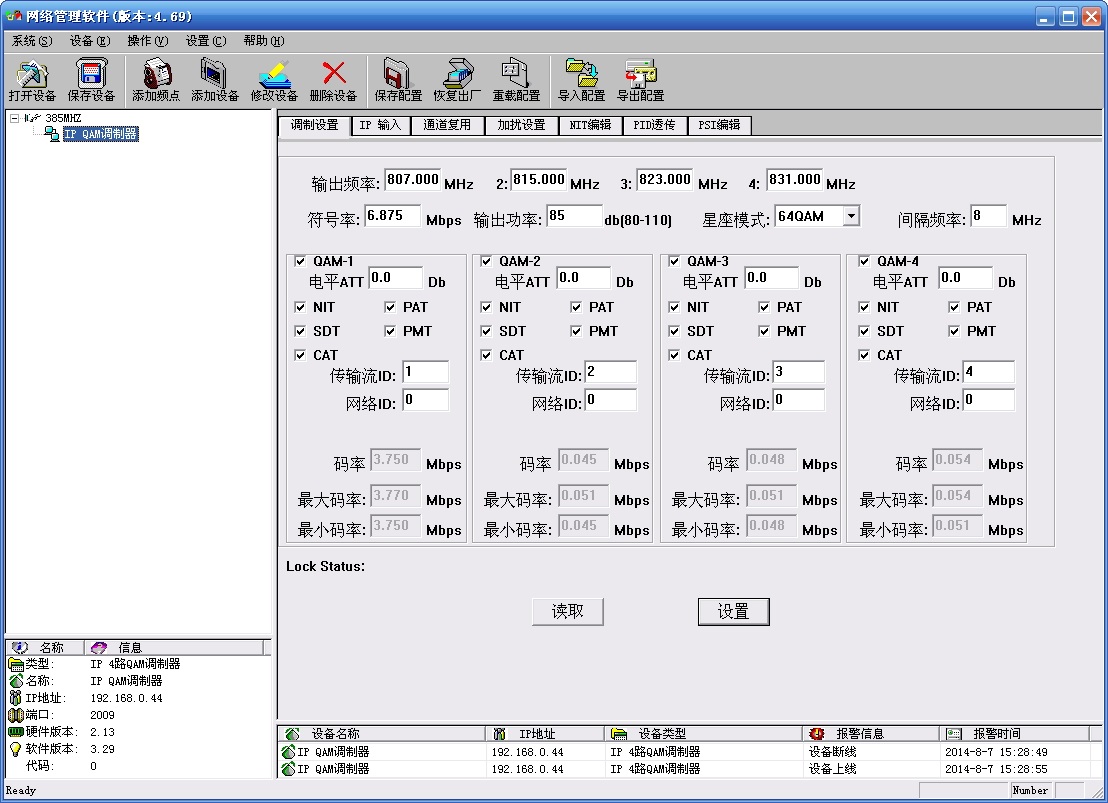

调制设置

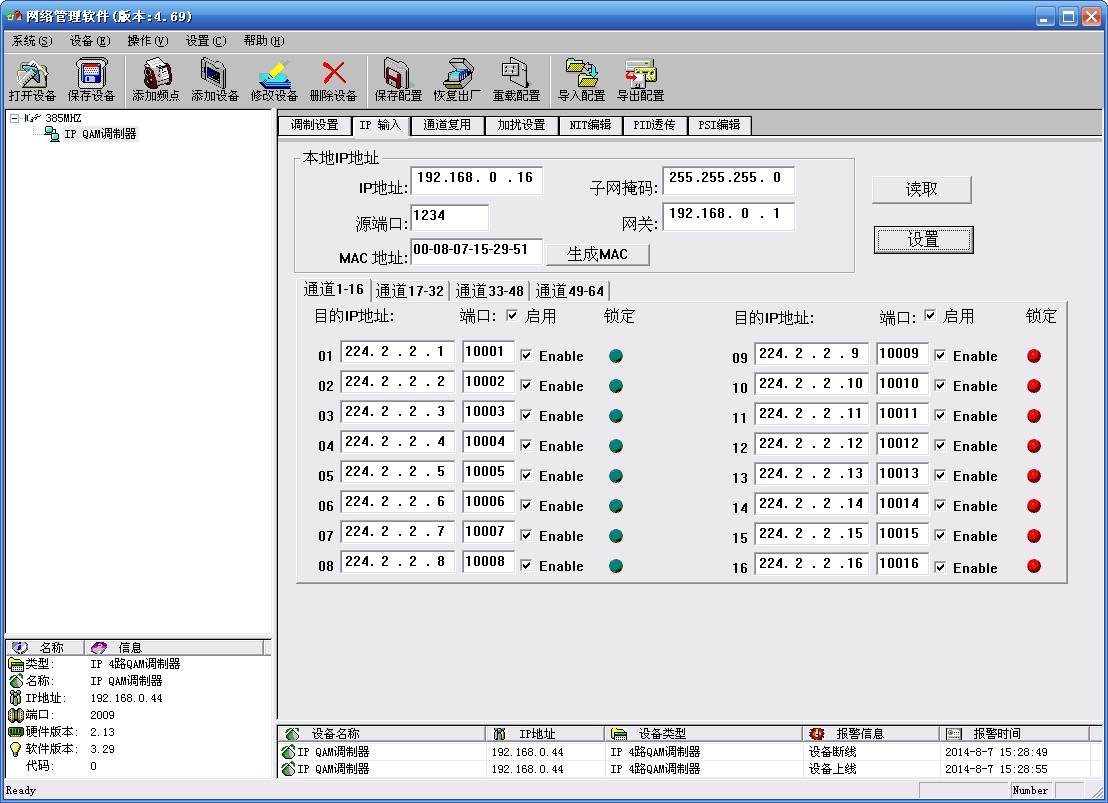

IP输入设置

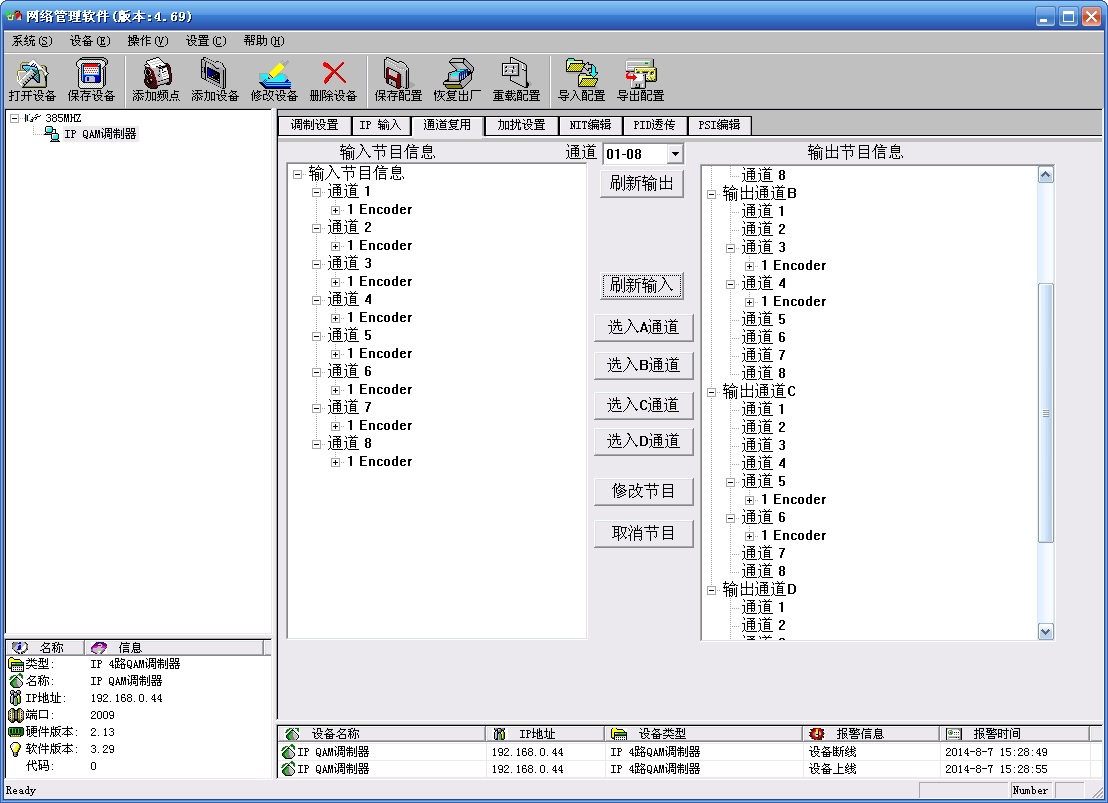

通道复用

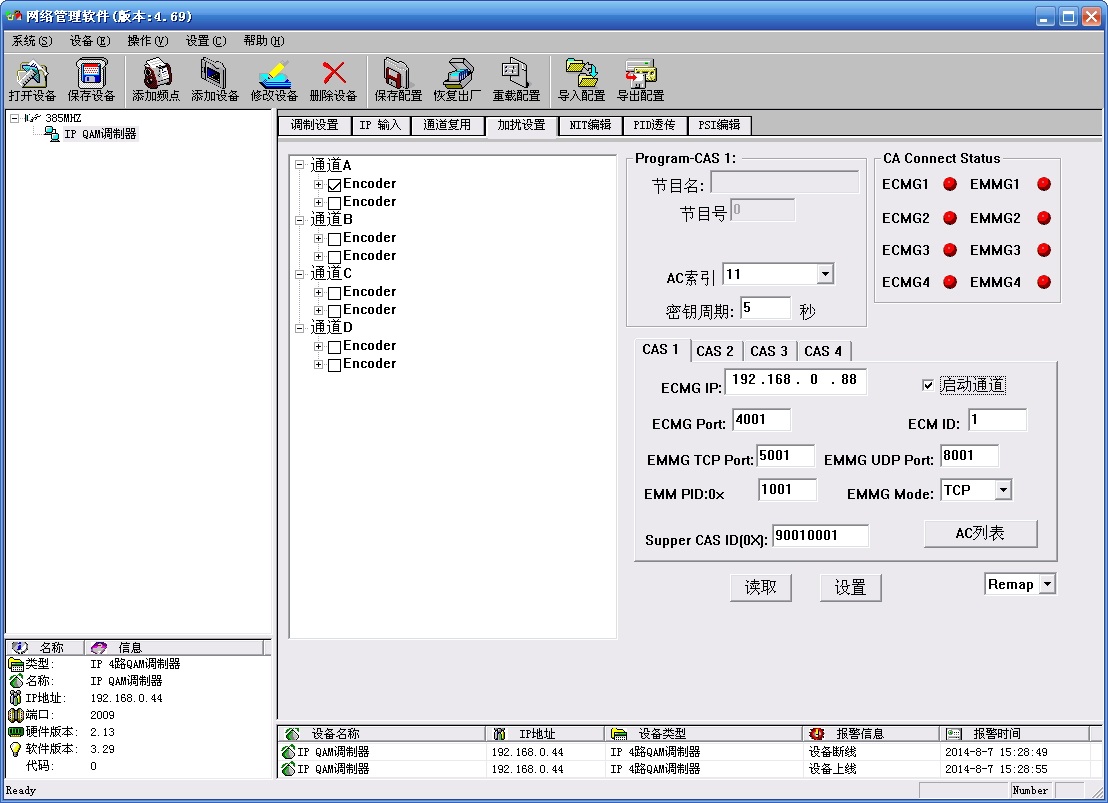

加扰设置
