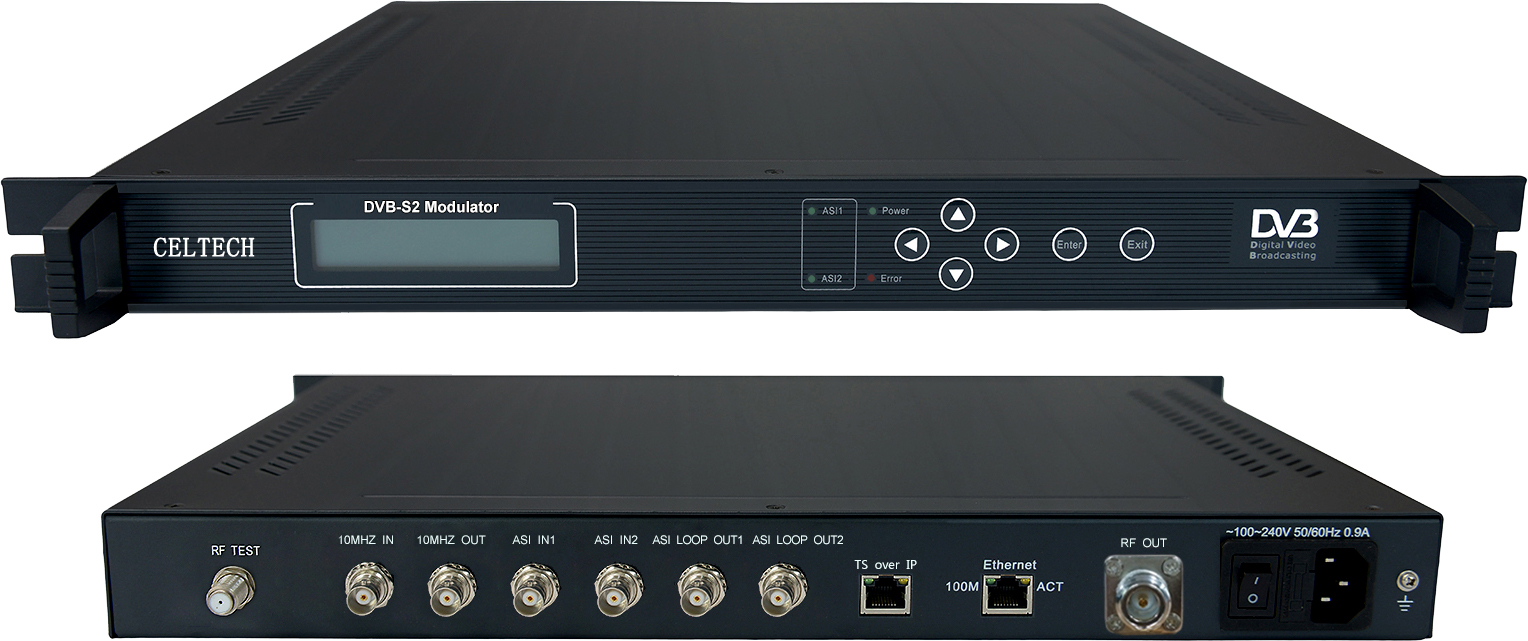

CEL-5107 DVB-S2/8PSK IP调制器




概述

CEL-5107 DVB-S2/8PSK IP调制器,采用先进的帧结构、信道编码技术和调制技术,在同样的传输条件下比DVB-S增加了50%的传输能力,在同样的谱效率下接收能力更强。该调制器符合欧洲卫星通信系统数字视频广播的第二代标准DVB-S2 (EN302 307)。 DVB-S2调制器支持2路ASI或1路IP输入,通过8PSK/DVB-S2调制方式输出,是地面无线、卫星调制的主要设备之一。

特点
·符合DVB-S2(EN302 307)和DVB-S (EN300 421)标准
·2路ASI或1路IP输入,支持热备
·支持输入、输出信号的实时监测
·支持中英文液晶显示,前面板按键操作和远程网管控制
·高可靠性设计,运行稳定

技术指标
 输入  ASI  DVB标准,BNC接口
   IP  100mbps RJ45,TS over IP/UDP
   包格式  支持188/204字节包格式传输流
 输出  调制方式  8PSK/DVB-S2
   RF频率  950-2150MHz
   符号率  17.2-40Mbaud/s
   纠错编码  FEC码率
     DVB-S:1/2,2/3,3/4,5/6,7/8
     DVB-S2 QPSK:1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10
     DVB-S2 8PSK: 3/5,2/3,3/4,5/6,8/9,9/10
   输入数据速率  1.0-108Mbps
   通道数据速率  1-56Mbps
   MER  >38dB
   BER  0
   衰减范围  0-20dB(0.5dB步进)
   阻抗  75Ω
 网络管理  以太网接口  10/100M,RJ45
 常规特性  尺寸  482mm×280 mm×44mm
   环境  0~45℃(工作);-20~80℃(储存)
   电源  100VAC-240VAC,50Hz,25W
 订购指南  CEL-5107  2×ASI/IP输入,RF/8PSK/DVB-S2输出(950-2150MHz)
