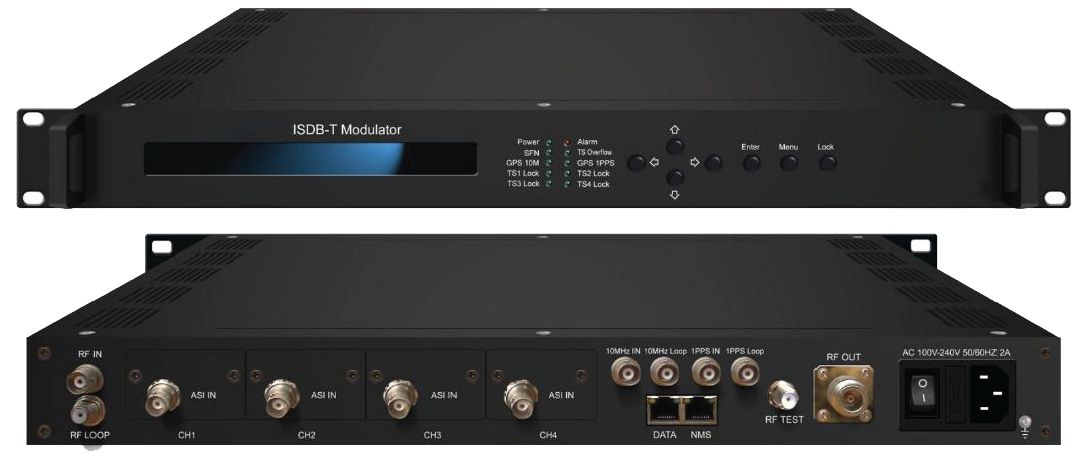

CEL-5108 ISDBT调制器



概述

CEL5108 ISDB-T调制器(带反馈预失真)是为适应日本及巴西、阿根廷等南美国家地面数字电视而研发的数字地面广播调制器。该调制器的信道编码和调制完全符合ARIB STD-B31标准;支持4路TS热备份输入;支持单频网(SFN)和多频网(MFN)工作模式。该设备支持自适应线性和非线性预失真、分层传输和3种传输模式。支持本地和远程管理设备,及网络升级,可广泛应用于ISDB-T数字广播网络的组建及机顶盒设计的生产和测试。

主要特性

·完全符合ISDB-T (ARIB STD-B31)和ISDB-TB标准
·支持4路ASI, 1路RF, 1路外部GPS 10MHz 时钟和1PPS, 1路RF输入
·支持分层传输,分层模式为A, A+B和A+B+C
·支持TS输入(仅支持A层)和ISDB-T BTS输入(可同时支持A+B+C三层)
·支持多频网(MFN)和单频网(SFN)两种工作模式
·支持3种传输模式:mode1(2k), mode2(4k), mode3(8k)
·支持自适应线性和非线性预失真(DPD)
·优异的RF性能,MER≥42db
·射频输出频率范围:30~960MHz,1Hz步进
·采用恒温晶振,频率稳定度高达0.1ppm
·液晶显示(LCD)/按键操作,支持网络管理(SNMP)

技术指标

 输入  4路ASI输入,支持热备份
 1GPS 10MHz参考时钟(SFN)
 1pps输入(SFN)
 1路射频输入(DPD)
 调制  标准  ARIB STD-B31
 传输模式(FFT)  mode 1(2k), mode 2(4k), mode 3(8k)
 星座  DQPSK, QPSK, 16QAM, 64QAM
 外部编码  RS (204,188)
 FEC  1/2, 2/3, 3/4, 5/6, 7/8
 保护间隔  1/4, 1/8, 1/16, 1/32
 分层模式  A、A+B、A+B+C
 时域交织长度  mode 1:0,4,8,16
 mode 2:0,2,4,8
 mode 3:0,1,2,4
 带宽  6MHz,7MHz,8MHz
 RF输出  接口类型  N型头,50Ω阻抗
 频率范围  30~960Mhz,1Hz步进
 输出电平AAT  -26dbm~+3dbm,0.1db步进
 MER  ≥42dB
 非线性DPD  通常可改善10db以上的ACPR
 线性DPD  通常可调整10db以上的非平整度
 系统  液晶显示(LCD)&按键操作
 SNMP网络网管,支持网络升级
 通用  尺寸(长x宽x高)  440mm×414mm×44.5mm
 重量  4.9kg
 温度  0~45℃(工作),-20~80℃(储存)
 电源  AC 100V~240V,50/60Hz
 功耗  35W
